Marcatura cavi elettrici: tipologie, vantaggi e sistemi professionali

L’identificazione dei cavi elettrici è una fase fondamentale nella realizzazione di impianti civili e industriali. Una marcatura chiara e durevole consente infatti di semplificare il cablaggio, velocizzare le attività di manutenzione e ridurre il rischio di errori durante gli interventi sugli impianti.

Oggi esistono diverse tipologie di marcatura per cavi elettrici, ognuna progettata per specifiche esigenze applicative. La scelta della soluzione corretta dipende da numerosi fattori: ambiente di installazione, diametro del cavo, condizioni operative, necessità di aggiornamento della siglatura e normative di riferimento.

In questa guida analizziamo le principali tecniche di identificazione dei cavi elettrici e i vantaggi delle diverse soluzioni disponibili.

Le soluzioni professionali per la marcatura dei cavi elettrici

Quando si parla di marcatura per cavi elettrici, è importante affidarsi a soluzioni sviluppate specificamente per il settore dell’impiantistica e dell’automazione industriale.

Da oltre cinquant’anni Grafoplast progetta e realizza sistemi professionali per la siglatura industriale, offrendo una gamma completa di materiali e stampanti per l’identificazione di cavi, morsettiere, apparecchiature e quadri elettrici.

Le soluzioni Grafoplast sono utilizzate in numerosi settori, tra cui automazione industriale, impiantistica elettrica, energia, trasporti e costruzione di macchine, dove affidabilità e durata della marcatura rappresentano requisiti fondamentali.

Grazie all’integrazione tra materiali di siglatura e sistemi di stampa professionali, è possibile realizzare identificazioni chiare, resistenti e conformi alle esigenze dei moderni impianti elettrici.

Perché è importante la marcatura dei cavi elettrici

Negli impianti industriali e nei quadri elettrici, la presenza di centinaia o migliaia di conduttori rende indispensabile un sistema di identificazione preciso e leggibile nel tempo.

Una corretta siglatura permette di:

• identificare rapidamente ogni conduttore;
• ridurre i tempi di installazione e collaudo;
• facilitare manutenzioni ordinarie e straordinarie;
• migliorare la sicurezza degli operatori;
• semplificare la ricerca guasti;
• mantenere la conformità alle normative tecniche.

La marcatura rappresenta quindi un investimento che genera vantaggi concreti durante tutto il ciclo di vita dell’impianto.

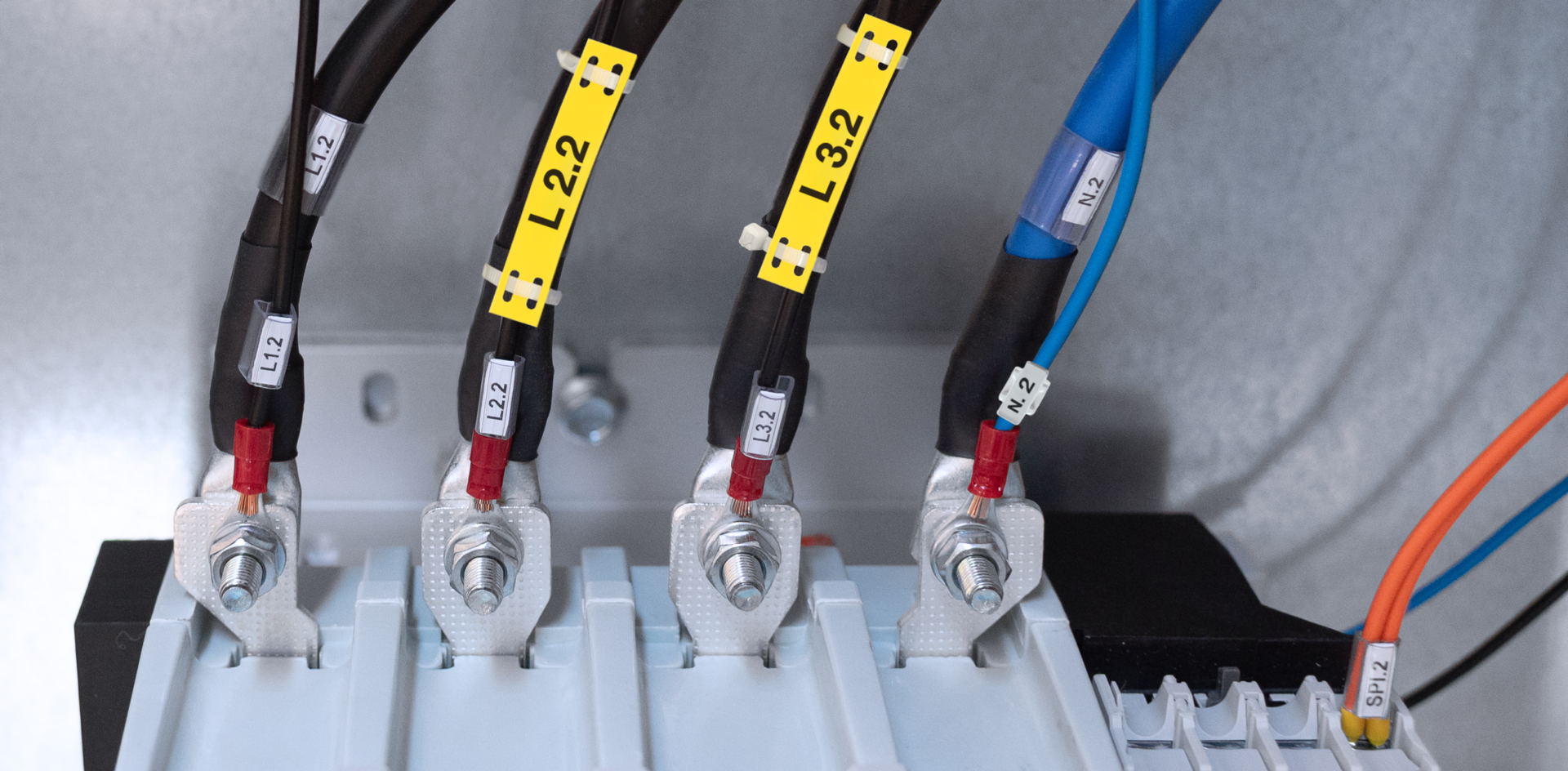

Tessere da cavo con tubetto: la soluzione tradizionale più diffusa

Tra i sistemi più utilizzati nel settore elettrico troviamo le tessere da cavo inserite all’interno di appositi tubetti trasparenti.

Questo sistema prevede l’inserimento della tessera siglata nell’apposita cava del tubetto, applicato direttamente sul conduttore. In questo modo la marcatura risulta protetta da polvere, abrasioni e agenti esterni e può essere facilmente sostituita in qualunque momento.

I principali vantaggi sono:

• elevata protezione da agenti esterni;
• possibilità di sostituire facilmente la siglatura;
• lunga durata nel tempo;
• disponibilità per numerosi diametri di cavo.

Grafoplast offre diversi tipi di tubetti segnacavo: classici in PVC; in materiale privo di alogeni; morbidi e facilmente adattabili ai conduttori o rigidi per una marcatura più precisa.

Questa soluzione è particolarmente apprezzata nella realizzazione di quadri elettrici industriali, macchine automatiche e impianti di automazione.

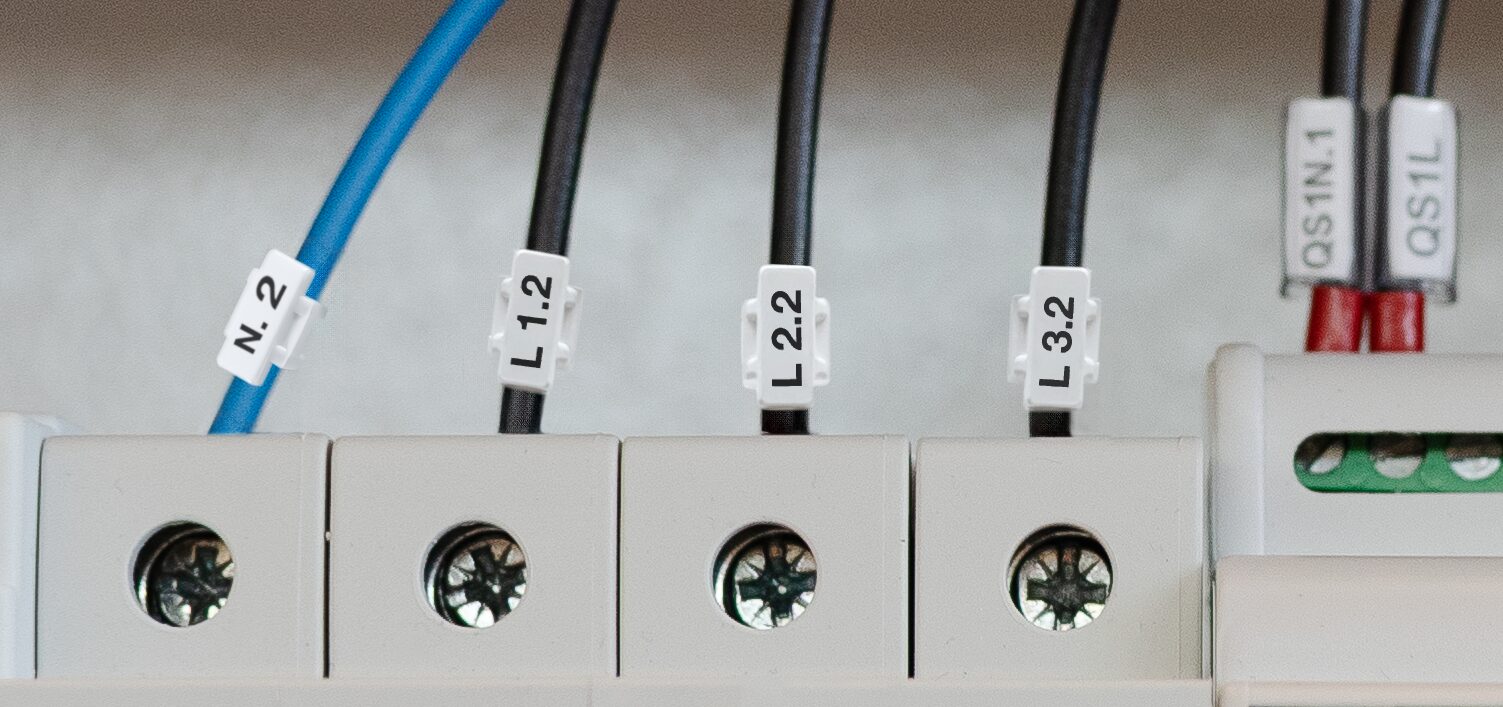

Tessere marcafilo ad innesto diretto

Quando è necessario velocizzare le operazioni di montaggio, è possibile utilizzare tessere marcafilo progettate per essere applicate direttamente sul cavo senza l’ausilio di tubetti.

Grazie a uno speciale sistema di aggancio integrato, queste tessere consentono una marcatura immediata e una gestione più rapida del cablaggio.

Le tessere marcafilo Grafoplast sono progettate per garantire un’applicazione semplice e una marcatura chiara e durevole, contribuendo a migliorare l’efficienza delle attività di cablaggio e manutenzione negli impianti industriali.

Sono particolarmente indicate per:

• impianti industriali;
• cablaggi seriali;
• quadri elettrici ad alta densità;
• applicazioni che richiedono rapidità di installazione.

Etichette autolaminanti per cavi elettrici

Le etichette autolaminanti rappresentano una delle soluzioni più moderne per l’identificazione dei fili elettrici.

Sono composte da una parte stampabile e da una pellicola trasparente che si avvolge sul cavo proteggendo il testo o il codice stampato. Questa struttura garantisce una marcatura resistente e facilmente leggibile anche in ambienti gravosi.

Le etichette autolaminanti Grafoplast sono progettate per offrire elevata resistenza all’usura, agli agenti esterni e alle sollecitazioni tipiche degli ambienti industriali, garantendo una siglatura chiara e duratura nel tempo.

Le etichette autolaminanti risultano particolarmente adatte per:

• impianti di automazione;
• reti dati e telecomunicazioni;
• cablaggi industriali;
• manutenzioni e retrofit.

Tra i vantaggi principali troviamo la facilità di applicazione e la possibilità di inserire codici QR, codici a barre e loghi aziendali.

Targhette fascettabili per gruppi di cavi

Quando occorre identificare fasci di conduttori o guaine, le targhette fascettabili rappresentano una soluzione efficace.

Questi supporti vengono fissati mediante fascette e consentono di marcare gruppi di cavi anziché il singolo conduttore. Sono disponibili in versioni rigide o flessibili e possono essere utilizzate sia all’interno sia all’esterno del quadro elettrico.

Le applicazioni più comuni includono:

• quadri di distribuzione;
• impianti industriali complessi;
• sistemi bordo macchina;
• impianti energetici.

Marcatura adesiva per impianti elettrici

Le etichette adesive sono ampiamente utilizzate per l’identificazione di componenti, apparecchiature e cavi.

A seconda del materiale impiegato, possono offrire differenti livelli di resistenza a temperatura, umidità, raggi UV e agenti chimici. Le versioni in vinile sono particolarmente adatte alle superfici curve, mentre le etichette in poliestere garantiscono elevate prestazioni negli ambienti esterni.

Questa tipologia di marcatura è ideale per:

• apparecchiature elettriche;
• morsetti;
• pulsanti;
• cassette di derivazione;
• impianti installati all’esterno.

Come scegliere il sistema di marcatura più adatto

La scelta del sistema di identificazione dipende da diversi fattori:

Diametro del cavo

• Ogni soluzione è progettata per specifiche sezioni e diametri di conduttore.

Ambiente di installazione

• Temperatura, umidità, agenti chimici e raggi UV influenzano la scelta del materiale.

Necessità di aggiornamento

• Se la marcatura deve essere modificata nel tempo, i sistemi con tubetto e tessera sostituibile rappresentano spesso la scelta migliore.

Velocità di applicazione

• Per produzioni seriali o grandi quantità di cablaggi, etichette autolaminanti e marcafilo ad innesto consentono una maggiore produttività.

Durata della marcatura

• Negli impianti industriali è fondamentale utilizzare materiali progettati per mantenere leggibilità e resistenza nel lungo periodo.

Un ecosistema completo per la siglatura industriale

Uno dei principali vantaggi delle soluzioni Grafoplast è la possibilità di gestire l’intero processo di identificazione attraverso un sistema integrato composto da software, stampanti professionali e materiali di marcatura compatibili tra loro.

Questo approccio consente di standardizzare la siglatura all’interno dell’azienda, ridurre gli errori di identificazione e ottenere una marcatura uniforme su cavi, morsetti, pulsanti, apparecchiature e quadri elettrici.

La disponibilità di diverse tecnologie di marcatura permette inoltre di scegliere il materiale più adatto in funzione dell’ambiente di installazione e delle specifiche esigenze applicative.

Conclusioni

Non esiste una soluzione universale per la marcatura dei cavi elettrici. Tessere da cavo, marcafilo ad innesto, etichette autolaminanti, targhette fascettabili ed etichette adesive rispondono a esigenze differenti e possono spesso coesistere all’interno dello stesso impianto.

Valutare attentamente il contesto applicativo permette di scegliere il sistema più efficace, migliorando l’organizzazione del cablaggio, la sicurezza degli operatori e l’efficienza delle attività di manutenzione.

Per individuare la soluzione più adatta alle proprie esigenze è consigliabile affidarsi a sistemi di siglatura professionali progettati specificamente per il settore elettrico e dell’automazione industriale.

Affidarsi a un partner specializzato nella marcatura industriale

La corretta identificazione dei cavi elettrici contribuisce a migliorare la sicurezza, l’efficienza operativa e la manutenzione degli impianti nel lungo periodo.

Per questo motivo è importante scegliere sistemi di siglatura progettati da aziende specializzate nel settore. Grafoplast mette a disposizione una gamma completa di soluzioni per la marcatura industriale, dalle tessere segnacavo alle etichette autolaminanti, fino ai sistemi di stampa professionale, supportando installatori, quadristi e costruttori di macchine nella realizzazione di impianti organizzati e facilmente manutenibili.
