Guida pratica alla siglatura dei cavi elettrici
Immagina di aprire un quadro elettrico industriale con centinaia di cavi tutti uguali, senza una sola etichetta che li identifichi. Un incubo, vero? La siglatura industriale non è un semplice dettaglio operativo, ma un elemento strategico per sicurezza, efficienza e manutenzione degli impianti industriali. Vediamo quindi come siglare i cavi elettrici per un cablaggio a regola d’arte.
La marcatura è fondamentale perché una corretta identificazione del quadro elettrico permette di:
- Ridurre i tempi di fermo macchina: Trovare il guasto in pochi minuti anziché ore.
- Garantire la sicurezza: Evitare errori di collegamento fatali.
- Rispettare le normative: Le normative richiedono spesso l’identificazione univoca dei conduttori.
La scelta del sistema di siglatura
Non tutti i cavi elettrici sono uguali, la scelta della corretta marcatura dipende dall’ambiente (umidità, temperature, esposizione a sostanze dannose) e dal tipo di cavo.

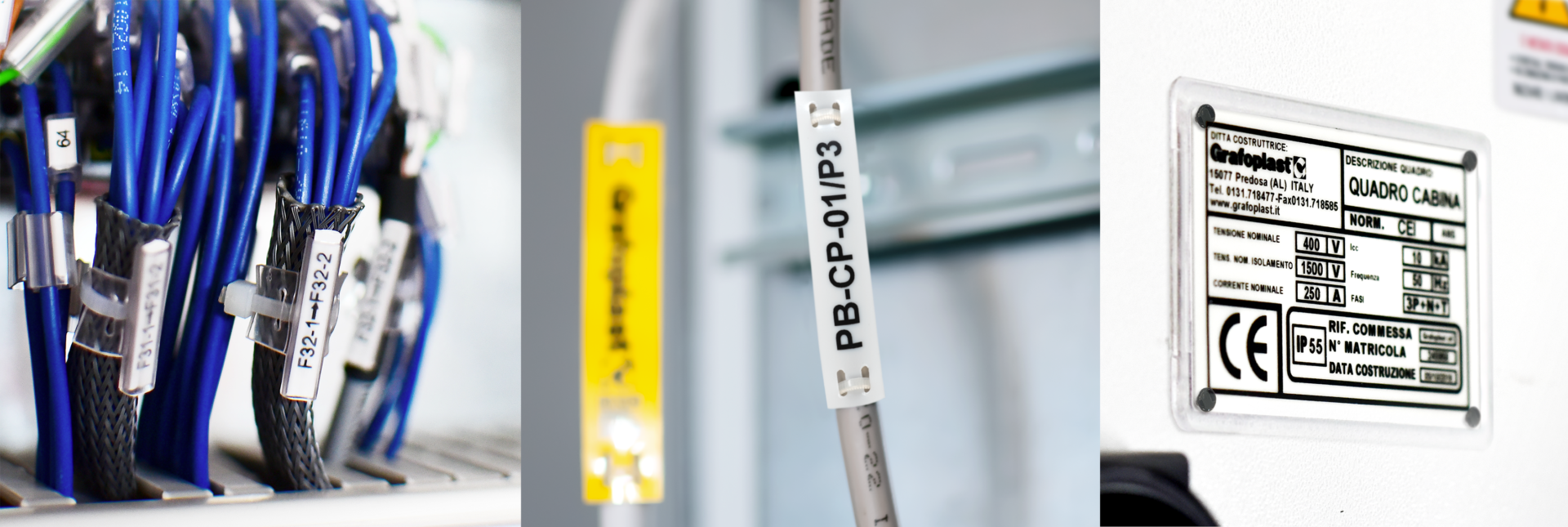

| TIPOLOGIA | CARATTERISTICHE | IDEALE PER: |
|---|---|---|
| Tubetti e tessere segnacavo | Tubetti chiusi, si infilano prima del cablaggio. Tubetti segnacavo a clip, si usano anche a cablaggio già effettuato | Produzione in serie di quadri. |
| Etichette avvolgicavo | Autolaminanti e flessibili | Cavi già posati o di grande diametro |
| Targhette con fascette | Fissate con fascette in nylon o acciaio | Cavi di potenza o fasci di cavi |
| Guaine termorestringenti stampabili | Applicate al cavo o alle guainne mediante applicazione di calore | Identificazione durevole e resistente in ambienti difficil |
| Grafoplast mette a disposizione una gamma molto vasta di materiali per siglatura – tessere, etichette, targhette, strisce modulari – adatti alle condizioni industriali (resistenti a temperatura, agenti chimici, umidità) >> Visita il catalogo Grafoplast |
Come si applica la siglatura
Una volta scelto il supporto per siglatura più adatto occorre tenere a mente alcune buone pratiche su come siglare i cavi elettrici per un cablaggio a regola d’arte:
Pulizia: Se usi etichette adesive, il cavo elettrico o la guaina devono essere privi di polvere o residui oleosi.
Stampa: Utilizza stampanti a trasferimento termico per siglatura industriale. Sono le uniche che garantiscono che l’inchiostro non sbiadisca con il calore o i solventi.
Posizionamento: La marcatura va posto a circa una decina di mm dal terminale (capocorda). Deve essere visibile senza dover spostare altri cavi.
Orientamento: Tutte le siglature nel quadro elettrico dovrebbero essere lette nella stessa direzione (solitamente dal basso verso l’alto o da sinistra a destra).
Siglatura Permanente vs Temporanea
Si possono usare diversi supporti per la siglatura o diversi sitemi di siglatura diretta (esempio le etichette avvolgicavo), ma per l’installazione di un quadro elettrico industriale è caldamente consigliato il tubetto segnacavo con le tessere adeguate. Garantisce una marcatura protetta nel tempo e modificabile a seconda delle esigenze.
Siglare correttamente non è solo una questione di ordine, investire in un sistema di marcatura professionale significa ridurre tempi di fermo macchina e migliorare l’organizzazione tecnica dell’intero impianto.
